Chi phí lắp đặt bộ sạc điện treo tường 7,4kW 1 pha

1. Tìm hiểu cơ chế sạc AC và DC khi lắp đặt bộ sạc điện

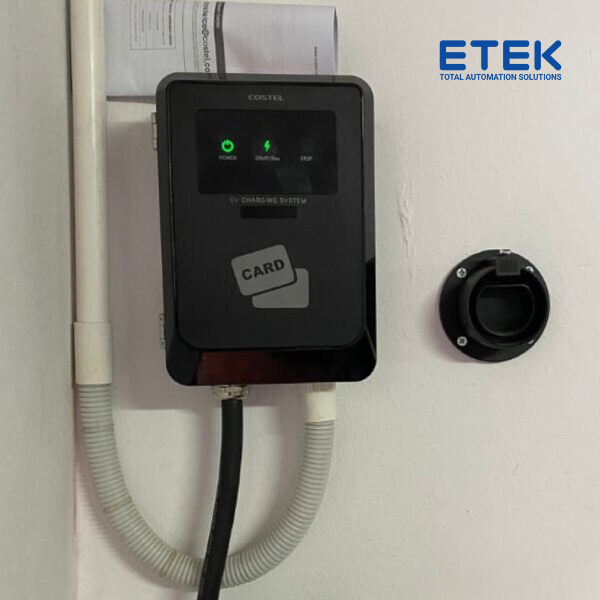

Sạc treo tường 7kW là bộ sạc ô tô điện tại nhà có công suất tối đa 7kW. Sạc phù hợp với các dòng xe Vinfast VFe34, VF5, VF8, VF9. Thời gian sạc 0-80% từ 30 phút – 1 tiếng tùy vào dòng xe.

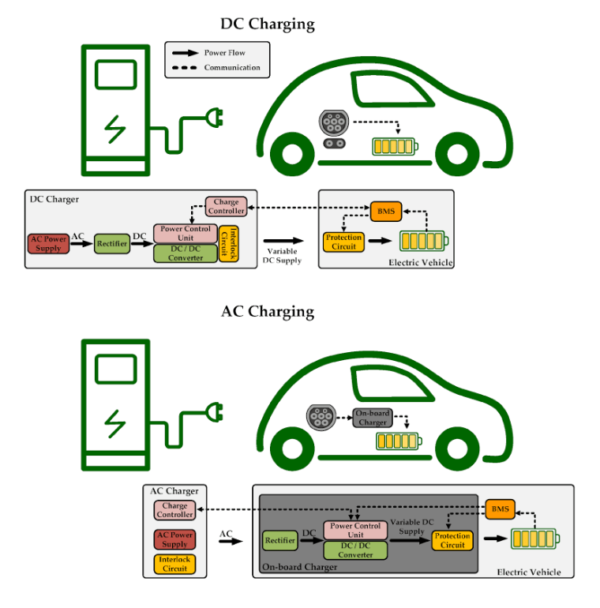

Bộ sạc cho xe ô tô điện có loại sạc nhanh một chiều DC và sạc xoay chiều AC. Bộ sạc DC truyền dòng điện một chiều tới thẳng pin trên xe và được giám sát điều tiết bởi bộ quản lý pin BMS. Trong khi đó bộ sạc AC cung cấp dòng điện xoay chiều tới bộ OBC (Onboard charger) trên xe. Và được chuyển đổi thành dòng điện một chiều tại đây trước khi đến sạc cho pin.

Tùy thuộc vào thông số bộ OBC do nhà sản xuất xe điện cung cấp. Khi muốn mua bộ sạc AC để sử dụng chúng ta sẽ phải quan tâm đến công suất của bộ OBC này. Nếu bộ OBC là loại xoay chiều 1 pha (ví dụ như trên xe VFe34, VF5, VF3, wuling). Dòng sạc thường giới hạn ở mức 16A hoặc 32A 1 pha, tức là công suất tối đa khoảng 6.6kW hoặc 7kW. Khi đó, chúng ta chỉ có thể chọn lắp đặt bộ sạc điện ngoài là loại sạc di động. Hoặc sạc treo tường 1 pha, dùng điện 220V, công suất tối đa 7kW.

Nếu bạn lắp bộ sạc điện 3 pha hoặc có công suất cao hơn. Nhưng thời gian sạc không thể nhanh hơn được đâu. Bởi vì công suất sạc đã bị giới hạn bởi bộ OBC rồi.

Nếu bộ OBC là loại xoay chiều 3 pha (ví dụ VF8, VF9, Ioniq 5, EV6, Audi E-tron,Taycan, EQS, …). Dòng sạc thường giới hạn ở mức 16A hoặc 32A 3 pha, tức là công suất tối đa khoảng 11kW hoặc 22kW. Khi đó, chúng ta hoàn toàn có thể lựa chọn bộ sạc 22kW về lắp tại nhà để sử dụng. Bạn sở hữu xe có bộ OBC 3 pha vẫn yên tâm rằng có thể dùng sạc 7kW 1 pha. Bộ này có công suất nhỏ, sạc chậm hơn thôi.

2. Những điều cần biết khi lắp đặt bộ sạc điện 7kW tại nhà

Chuẩn bị nguồn điện 1 pha

Thông thường gia đình ở Việt Nam sử dụng nguồn điện 1 pha 220V. Chỉ những gia đình có máy móc sản xuất hoặc sử dụng thang máy/ điều hòa trung tâm mới có điện 3 pha 380V. Bạn cần kiểm tra lại tủ điện tổng nhà mình xem là nguồn điện gì nhé. Nếu có điện 3 pha, bạn chỉ cần đấu nối 1 pha cho bộ sạc 7kW là đủ.

Sau khi đã có nguồn điện 1 pha, bạn cần xác định vị trí lắp đặt bộ sạc. Tính toán đường đi và chiều dài dây cáp điện từ tủ điện tổng đến vị trí dự kiến lắp đặt. Với bộ sạc 7kW, dòng điện tối đa 32A 1 pha. Do đó bạn có thể chọn loại dây nguồn có tiết diện 2x 6mm2.

>>> Lưu ý: Khi lắp đặt bộ sạc sẽ yêu cầu có điểm tiếp địa. Do đó bạn cần phải có điểm đấu nối dây tiếp địa vào hệ thống tiếp địa chung của gia đình, hoặc đấu nối vào vị trí cột/ cọc sắt chôn sâu dưới đất.

Chi phí lắp đặt bộ sạc điện treo tường

Các vật tư thiết bị cần mua sắm bao gồm:

• Vỏ tủ điện
• Aptomat 1 pha 40A 2P: tốt nhất nên mua loại có chống dòng rò. Hoặc ít nhất là loại bảo vệ quá tải, ngắn mạch. Nên chọn loại tốt của hãng có thương hiệu như Beny, ABB, Mitsubishi, Schneider, LS, Fuji electric, Panasonics,… để bảo vệ thiết bị tốt hơn nếu có sự cố.
• Dây điện: dây nguồn 1 pha 2 lõi 2x 6mm2 và dây tiếp địa vàng xanh.
• Cọc tiếp địa (nếu cần)
• Công tơ điện 1 pha riêng (nếu cần)
• Vật tư phụ thi công khác

Chi phí lắp đặt bao gồm chi phí vật tư và chi phí nhân công. Nếu bạn là người có hiểu biết về hệ thống điện bạn có thể tự mua sắm vật tư và lắp đặt. Nếu bạn chưa tự tin hãy thuê nhân công lắp đặt bên ngoài để đảm bảo an toàn trong quá trình sử dụng. Chi phí nhiều hay ít sẽ phụ thuộc vào khoảng cách từ vị trí nguồn điện đến vị trí lắp bộ sạc; và nhân công bạn thuê có gần nhà bạn hay không.

3. Giới thiệu một số bộ sạc 7kW tiêu chuẩn EU

Lắp đặt bộ sạc điện treo tường 7,4kW – Schneider

Tương thích với các loại ô tô điện Vinfast e34, VF8, VF9, Huyndai Ioniq 5, Kia EV6. Điện áp 1 pha 220V/50Hz, công suất sạc tối đa 7.4kW, điều khiển và lập kế hoạch sạc thông minh, kích hoạt sạc bằng thẻ RFID, cổng sạc Type 2.

Sạc treo tường 7.4kW – ABB Tera AC

Chất lượng vượt trội từ tập đoàn hàng đầu thế giới – ABB. Trạm thông minh & tương lai với chi phí của một trạm thông thường. Với các tính năng thông minh:

• Trạng thái và kiểm soát thông qua ứng dụng
• Tính năng bảo về: quá dòng, quá áp, dưới điện áp, lỗi chạm đất, chống sét tích hợp
• Lên lịch tính phí Peak shaving
• Cân bằng tải,…

Sạc di động 7,kW – Benny

Sạc xe điện di động tương thích với các loại ô tô điện Vinfast VFe34, VF5, VF7, VF8, VF9, Huyndai Ioniq 5, Kia EV6. Điện áp 1 pha 220V/50Hz, công suất sạc tối đa 7.4kW, màn hình hiển thị 2.8″, cổng sạc Type 2.

Sạc di động 7.4kW – Delta

Sạc xe điện di động tương thích với các loại ô tô điện Vinfast e34, VF8, VF9, Huyndai Ioniq 5, Kia EV6. Điện áp 1 pha 220V/50Hz, công suất sạc tối đa 7.4kW, điều chỉnh dòng sạc, hẹn giờ sạc và màn hình hiển thị, cổng sạc Type 2.

Với bài viết trên hy vọng bạn đã có thêm thông tin hữu ích trước khi sắm cho mình bộ sạc 1 pha 7kW và lắp đặt bộ sạc tại nhà. Nếu cần tư vấn thông tin thêm, hãy liên hệ ngay với ETEK Charge, chúng tôi luôn sẵn sàng phục vụ!
